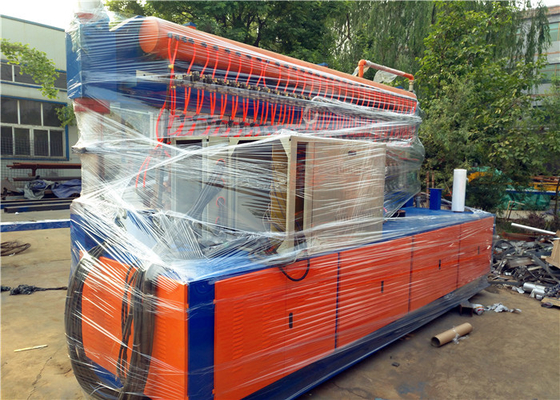

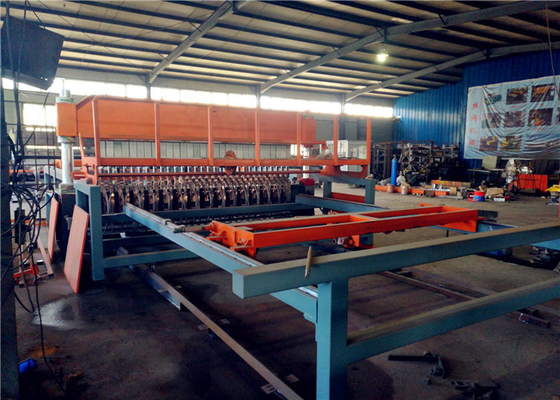

8.5T que reforça o controle pneumático de Mesh Welding Machine 65times/Min 2500mm totalmente automático

Controle pneumático soldado concreto da máquina da rede de arame da barra de aço totalmente automático

detalhes da máquina:

vantagem da máquina:

Panasonic, Schneider, ABB, SMC, componentes elétricos de Igus.
Relação do tela táctil.
fios Pre-endireitado & do pre-corte.
Controle do PLC do ajuste do espaço do fio transversal e do ajuste atual de soldadura.
Servo motor de Panasonic para puxar da malha.
Elétrodos de solda puros, 30*30*30mm (3-8mm), 30*30*50mm (5-12mm).
Sistema de refrigeração: transformador água-refrigerando do molde e para abaixar a base do elétrodo de solda.
O motor & o redutor do freio conectam a linha central principal diretamente.
Sistema da pre-carga do fio.

progresso de funcionamento da máquina:

1. O sistema de controlo automático do PLC de Panasonic do sistema de controlo, combinado com o tela táctil de Weinview, pode diretamente entrar e indicar parâmetros de funcionamento do equipamento, inteligente e fácil de operar.

2. Funil de trama do fio: o motor deslizante conduz o disco-tipo fios de gota do dispositivo automaticamente, e o funil tem uma grande capacidade de armazenar os fios de elevação máxima a 1,5 toneladas. Quando não há nenhum fio no funil, o equipamento parará de automaticamente correr.

3. Mecanismo de alimentação do fio do diâmetro: O servo motor de Mitsubishi é equipado com o redutor planetário para conduzir o dispositivo de alimentação do fio pneumático da compressão para enviar o fio do diâmetro à posição de solda. O equipamento é soldado automaticamente.

4. Malha que puxa o mecanismo: Servo motor de Mitsubishi que apoia a malha de aperto pneumática das movimentações planetárias do redutor que puxa o dispositivo para assegurar a estabilidade do sistema e do tamanho padrão da malha soldada. O desenho reciprocando automático da malha pode realizar a produção de malha de alongamento do tamanho.

5. os elétrodos de solda Água-de refrigeração e um novo tipo de transformador especial para a malha de solda água-de refrigeração com resina de cola Epoxy são adotados, que é menor em tamanho e mais alta na segurança e na confiança do que transformadores tradicionais.

6. Os dispositivos elétricos de baixa voltagem são feitos de Schneider, de Tianzheng, de Mingwei e de outros tipos conhecidos para assegurar o funcionamento eficiente e estável do equipamento.

7. A máquina de soldadura de reforço da malha parará de trabalhar automaticamente se não há nenhum fio transversal no dispositivo do funil.

8. Quando há um mau funcionamento na máquina, o PLC o alarme, que é conveniente ajustar a máquina.

9. O ajuste do espaço do fio transversal adota o controle do microcomputador do PLC, grupo no tela táctil.

10. A malha que puxa o sistema no ciclo é calculada automaticamente, nenhum ajuste manual da necessidade. A malha que puxa o carro pode ser de volta à origem automaticamente após ter terminado puxar.

11. A máquina de soldadura de reforço da malha é equipada com os transformadores 13PCS de refrigeração água. Cada transformador de solda é 165KVA.
